TROUBLESHOOTING KEAMANAN JARINGAN WAN

Penulis : Rosi Al Fandi

Alat Dan Bahan :

1. 1 PC
2. 1 Kabel UTP
3. 1 Smartphone
4. 1 Buah Mikrotik Routerboard

TOPOLOGI

LANGKAH PRAKTIKUM

Ubah Identity

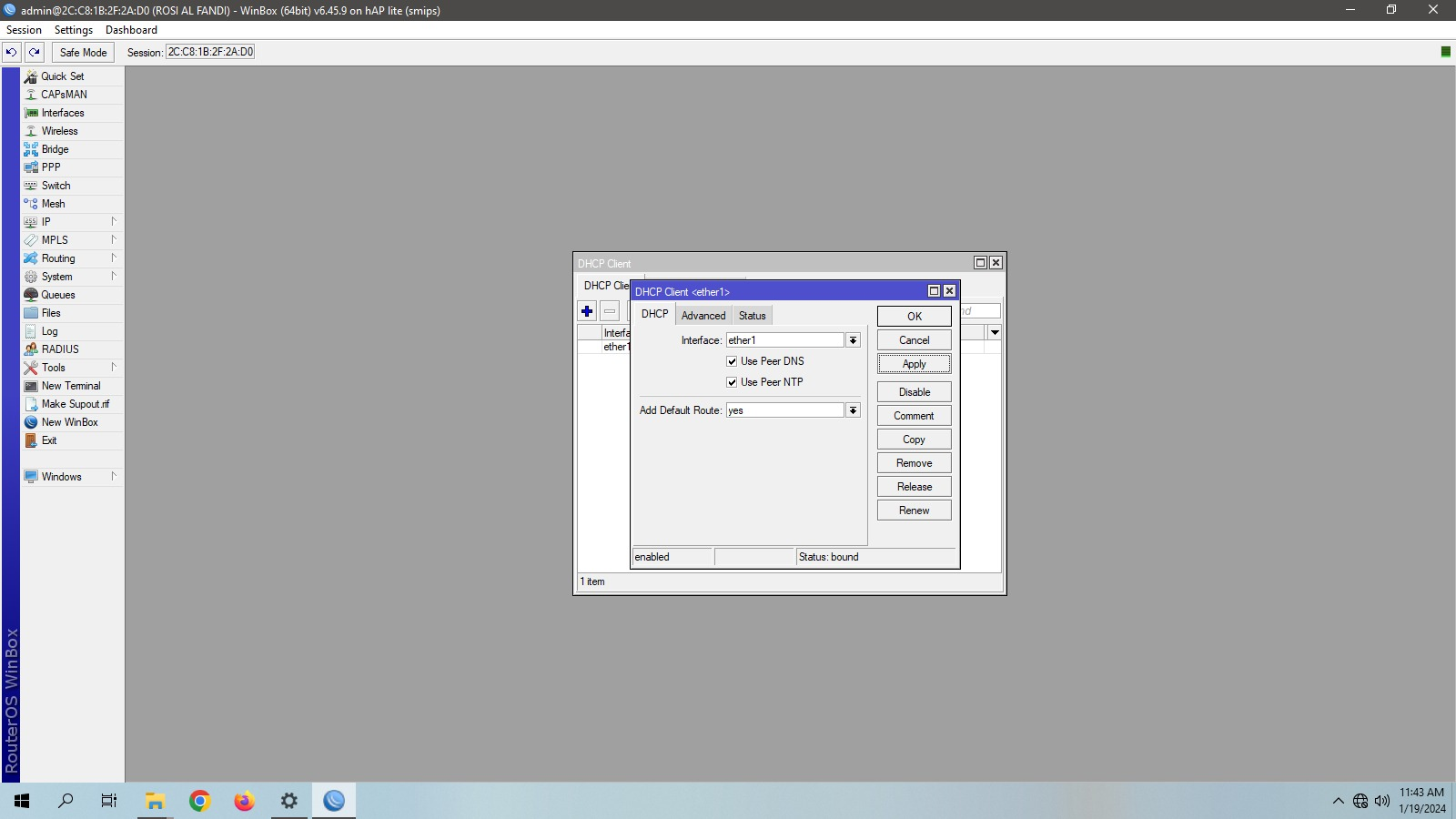

Konfigurasi DHCP client pada ether 1

Konfigurasi DNS

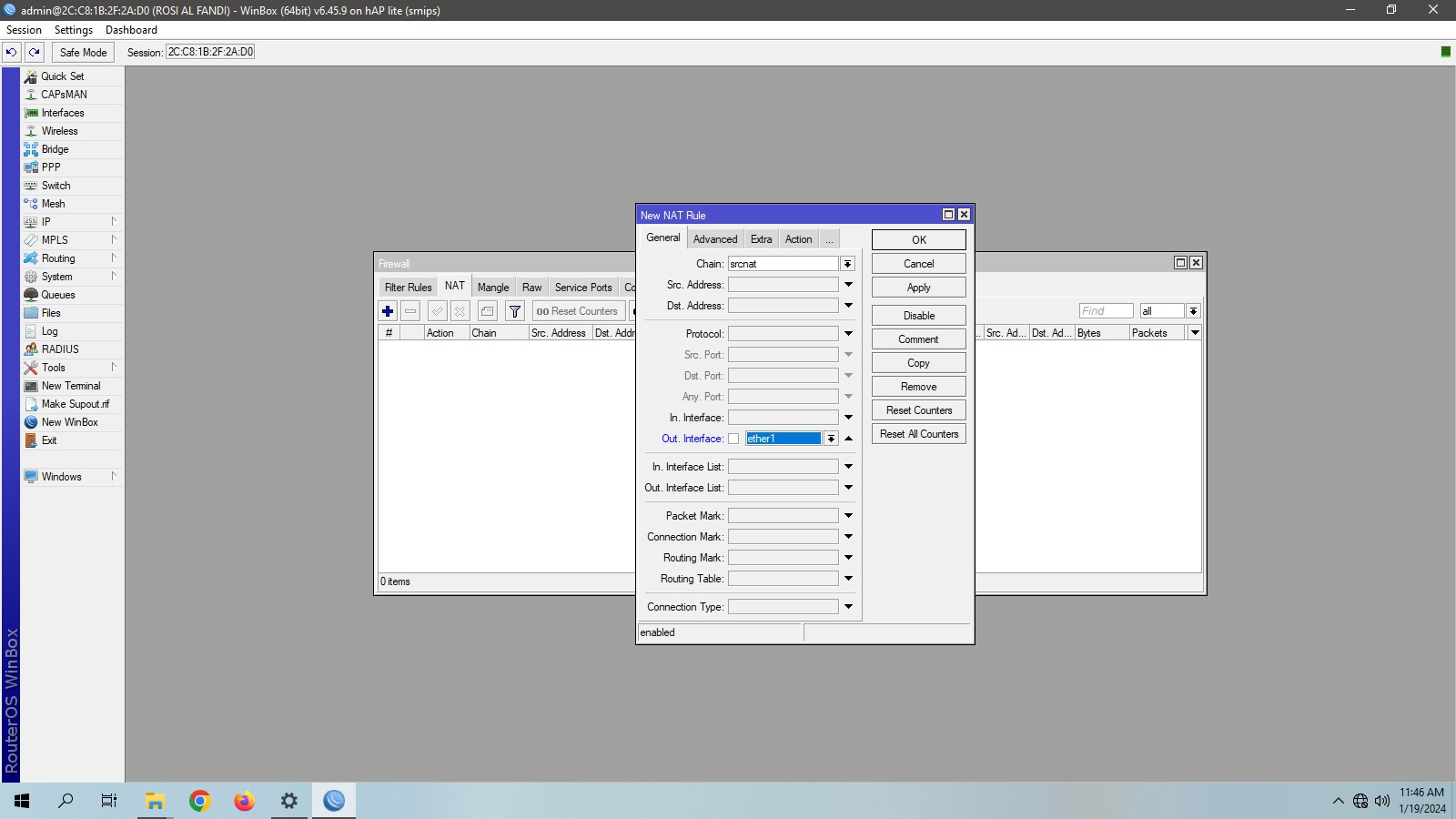

Konfigurasi NAT

Konfigurasi address pada ether 2 dan wlan 1

Setup DHCP Server pada ether 2

DHCP pool ether2 sebanyak 99 client

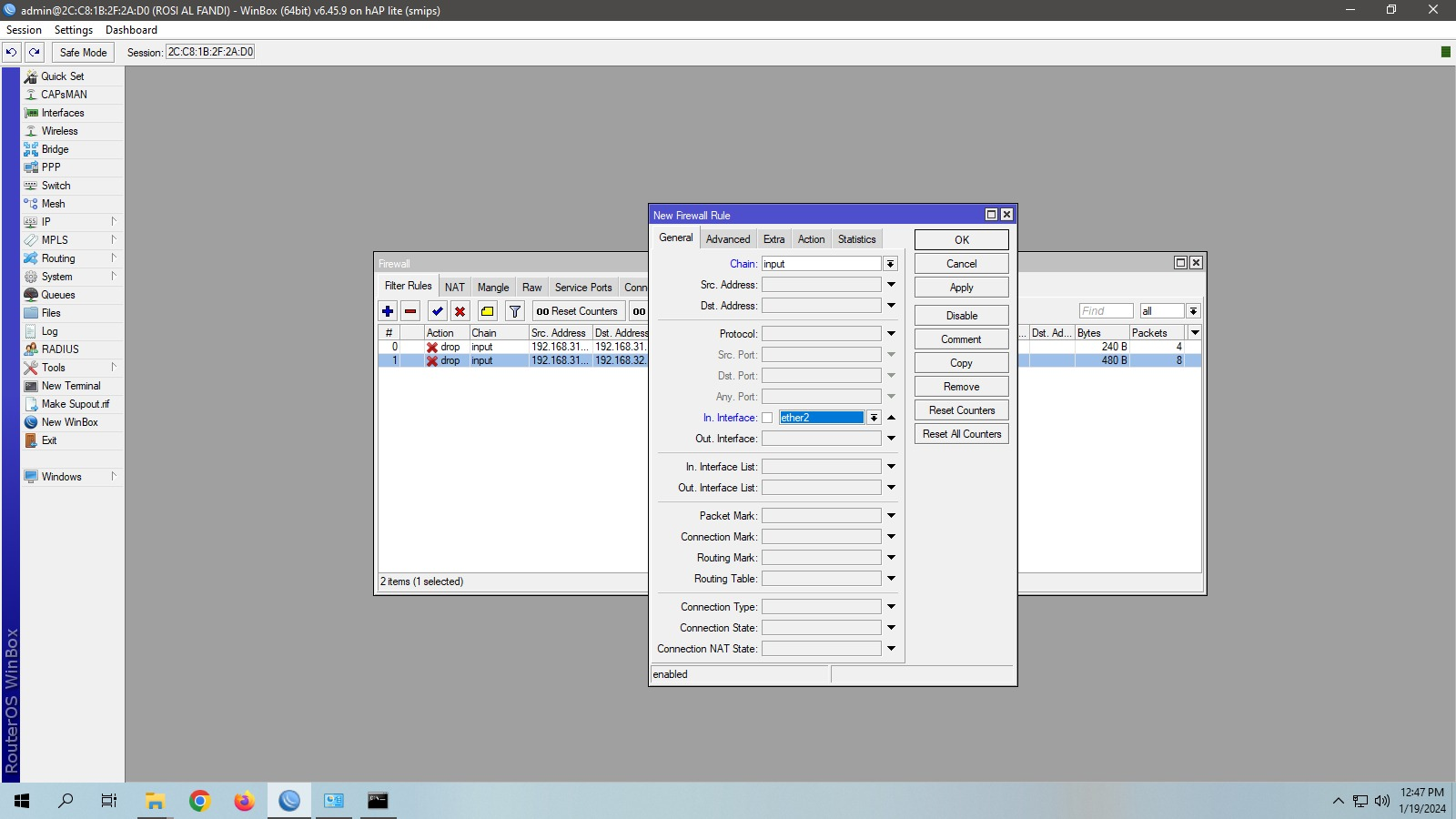

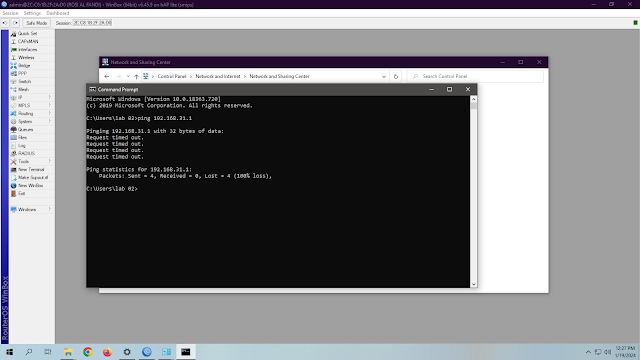

Buat Firewall Untuk Memblokir Ping IP Ke Router Dari 192.168.31.2-192.168.31.50

Chain : Input

Src. Address : 192.168.31.2-192.168.31.50

Dst. Address : 192.168.31.1

Protocol : icmp

Action : Drop

Konfigurasi wireless

Buat firewall agar IP 192.168.31.51-192.168.31.100 tidak dapat ping ke client wireless.

Chain : input

Src. Address : 192.168.31.51-192.168.31.100

Dst. Address : 192.168.32.1

Protocol : icmp

Action : Drop

Buat rule agar setiap akses ke router tercatat di logging dan tersimpan di disk

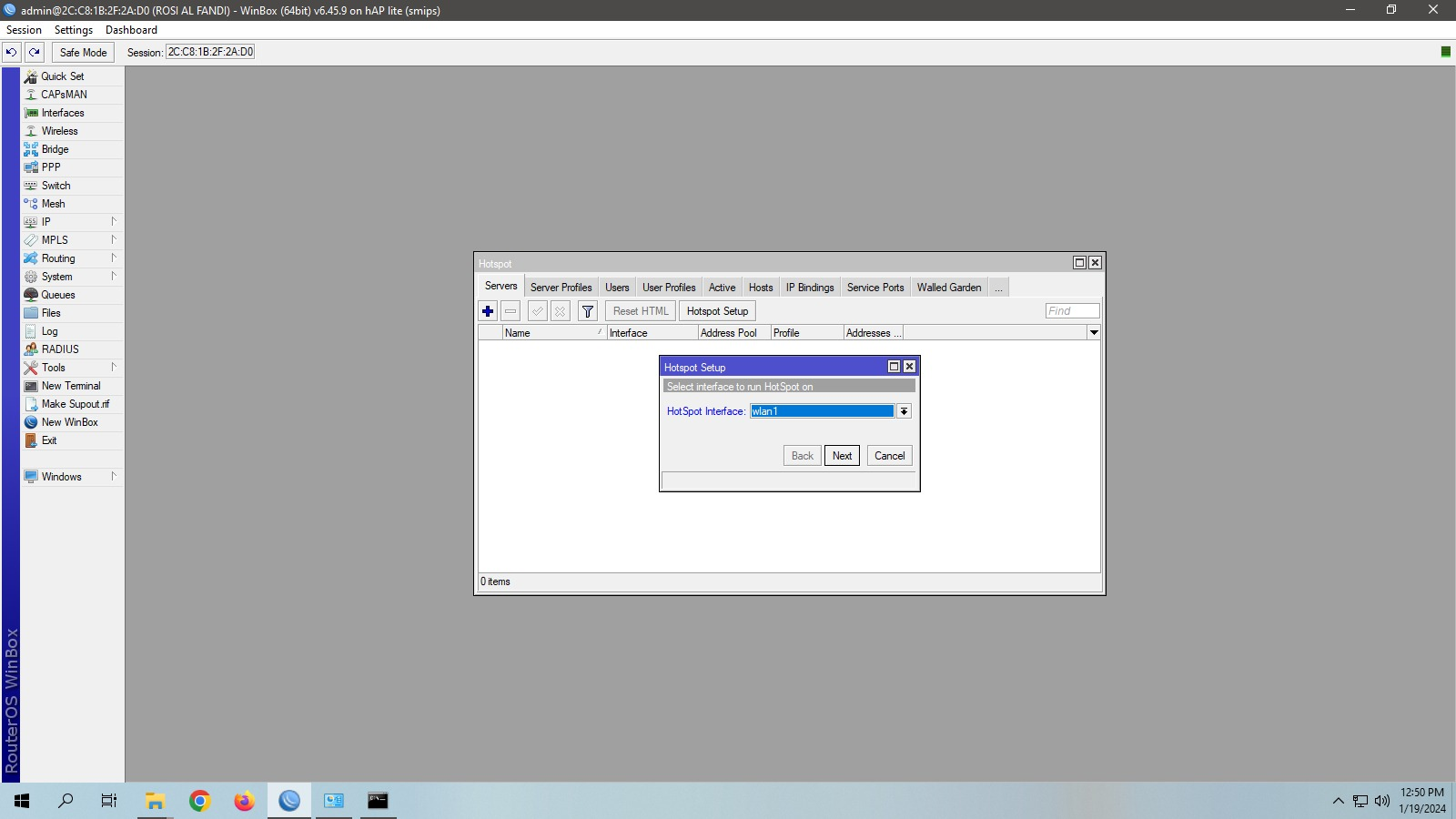

Lakukan Hotspot setup

Buat 20 user

Account hotspot hanya bisa menggunakan internet pada pukul 07.00 -16.00

Login wireless menggunakan smartphone

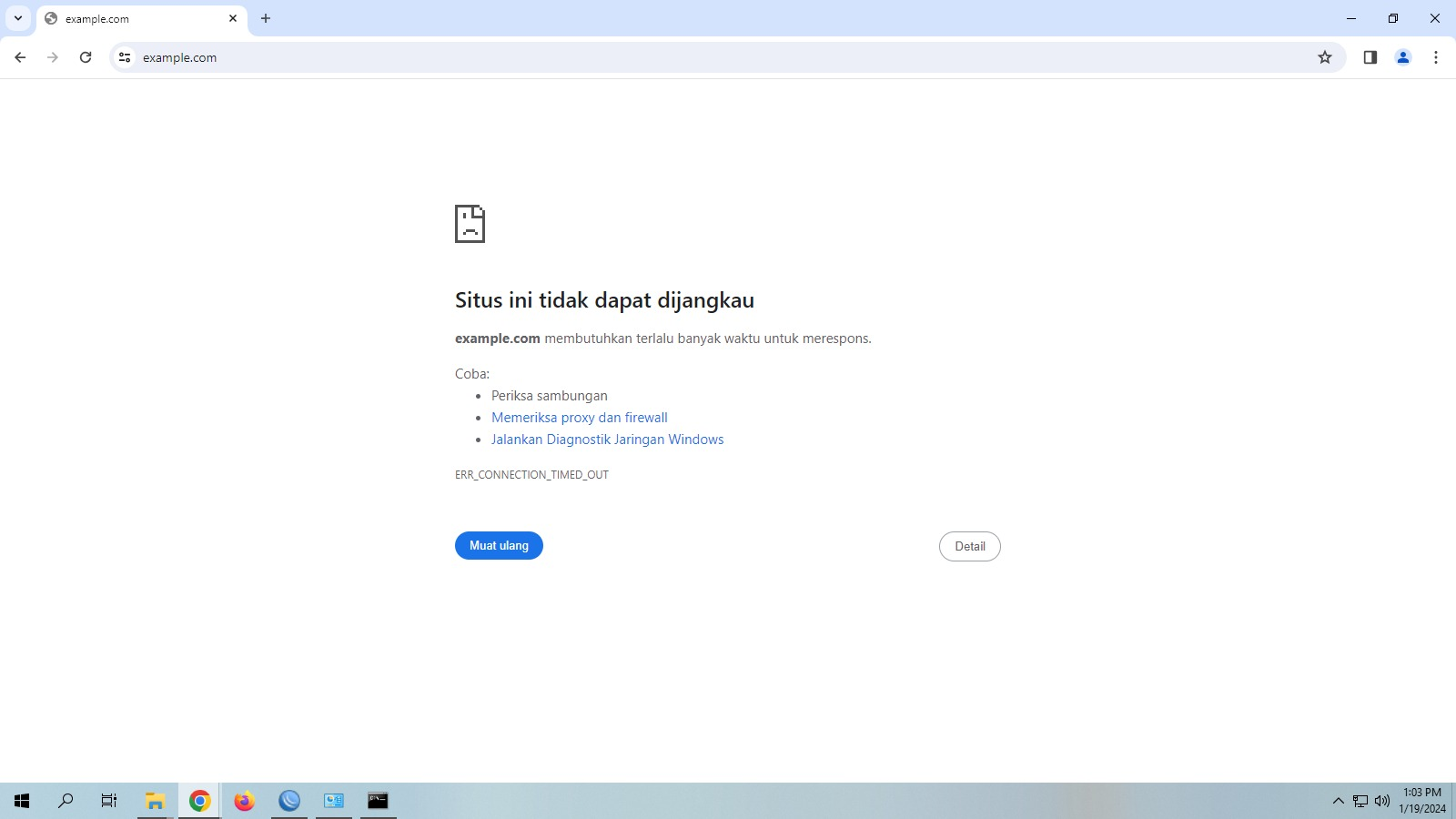

Blokir website example

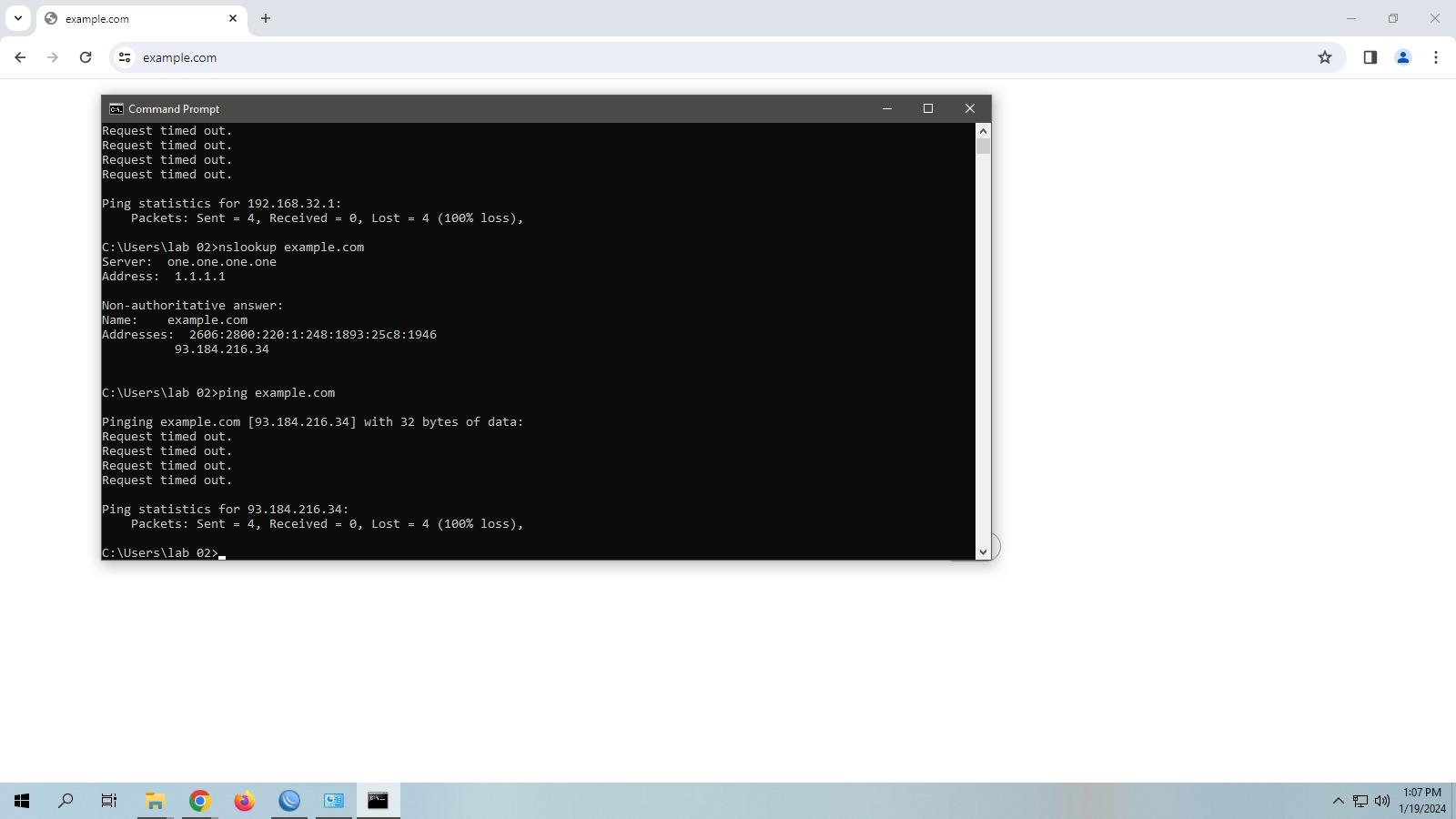

Jika berhasil maka hasilnya akan menjadi seperti ini

Konfigurasi web proxy dan blocking file mp3.mp4,mkv.disini saya menggunakan port yang berbeda bedaa di setiap filenya karena jika port sama nanti tidak bisa mengeblock filenya

mp3 :

Jika berhasil maka tampilannya akan jadi seperti

Tampilan di PC :

Tampilan di smartphone :

mp4 :

Jika berhasil maka tampilannya akan jadi seperti

Tampilan di PC :

Tampilan di smartphone :

mkv :

Jika berhasil maka tampilannya akan jadi seperti

Tampilan di PC :

Tampilan di smartphone :
