KONFIGURASI DHCP SERVER MIKROTIK ROUTERBOARD

Penulis : Rosi Al Fandi

A. Pengertian DHCP Server

DHCP Server (Dynamic Host Configuration Protocol Server ) adalah sebuah perangkat lunak atau layanan di jaringan komputer yang memberikan pengaturan konfigurasi jaringan otomatis kepada perangkat klien yang terhubung ke jaringan tersebut.

Umumnya DHCP digunakan untuk mengalokasikan alamat IP (IP address) di dalam sebuah jaringan. Jika tidak menggunakan DHCP, alamat IP harus diberikan secara manual ke setiap komputer dalam jaringan lokal. Jika DHCP diaktifkan dalam jaringan lokal, semua komputer yang terhubung ke jaringan akan secara otomatis mendapatkan alamat IP dari server DHCP. Selain alamat IP, DHCP juga dapat memberikan banyak parameter jaringan lainnya, seperti gateway default dan server DNS.


B. Konfigurasi DHCP Server

Alat dan bahan:
1. Routerboard 1 unit
2. Kabel UTP 1 buah
3. PC 2 unit (bergantian)

Langkah Praktikum :

1.Akses Router menggunakan WinBox



2. Ubah Hostname/identity sesuai dengan NAMA LENGKAP masing-masing


3. Beri Komentar untuk masing-masing Ethernet yang digunakan

Ether 1 = Internet

Ether 2 = Lokal 1

Ether 3 = Lokal 2










4. Konfigurasi DHCP Client pada Ether 1 untuk mendapatkan IP dari ISP


5. Konfigurasi DNS

6. Konfigurasi IP Address

Ether 2 = 172.16.1X.1 /24

Ether 3 = 172.16.2X.1 /24

X = Nomor Absen / Daftar Hadir

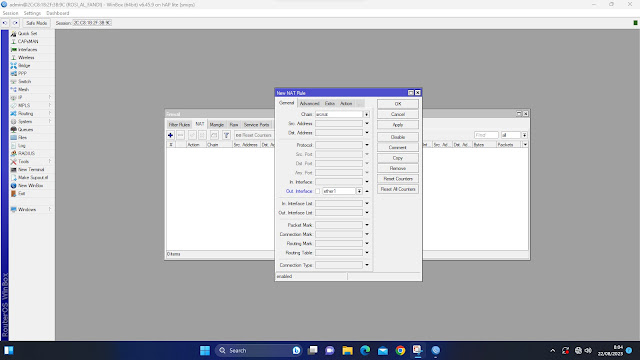

7. Konfigurasi NAT

Chain = srcnat

Out. Interface = Ether 1

Action = masquerade


8. Konfigurasi DHCP Server pada Ether 2 dan Ether 3




C. Pengujian DHCP Server

1. Lakukan pengujian dari Mikrotik
IP > DHCP Server > Leases ( Jika berhasil akan muncul IP yang diterima PC 1 dan PC 2)


2. Lakukan Pengujian pada PC 1


 3. Lakukan Pengujian pada PC 2



DAFTAR PUSTAKA

[1.] Annisa Medina Sari, 2023, DHCP Server, Pengertian, Fungsi, dan Cara Kerja. https://fikti.umsu.ac.id/dhcp-server-pengertian-fungsi-dan-cara-kerja/. Diakses pada 23 Agustus 2023, Pukul 20.24.
